2.3.1 无符号加法

考虑两个非负整数 x 和 y，满足 0 ≤ x, y < 2^w。每个数都能表示为 w 位无符号数字。然而，如果计算它们的和，我们就有一个可能的范围 0 ≤ x + y ≤ 2^w+1 - 2。表示这个和可能需要 w + 1 位。例如，图 2-21 展示了当 x 和 y 有 4 位表示时，函数 x + y 的坐标图。参数（显示在水平轴上）取值范围为 0~15，但是和的取值范围为 0~30。函数的形状是一个有坡度的平面（在两个维度上，函数都是线性的）。如果保持和为一个 w + 1 位的数字，并且把它加上另外一个数值，我们可能需要 w + 2 个位，以此类推。这种持续的“字长膨胀”意味着，要想完整地表示算术运算的结果，我们不能对字长做任何限制。一些编程语言，例如 Lisp，实际上就支持无限精度的运算，允许任意的（当然，要在机器的内存限制之内）整数运算。更常见的是，编程语言支持固定精度的运算，因此像“加法”和“乘法”这样的运算不同于它们在整数上的相应运算。

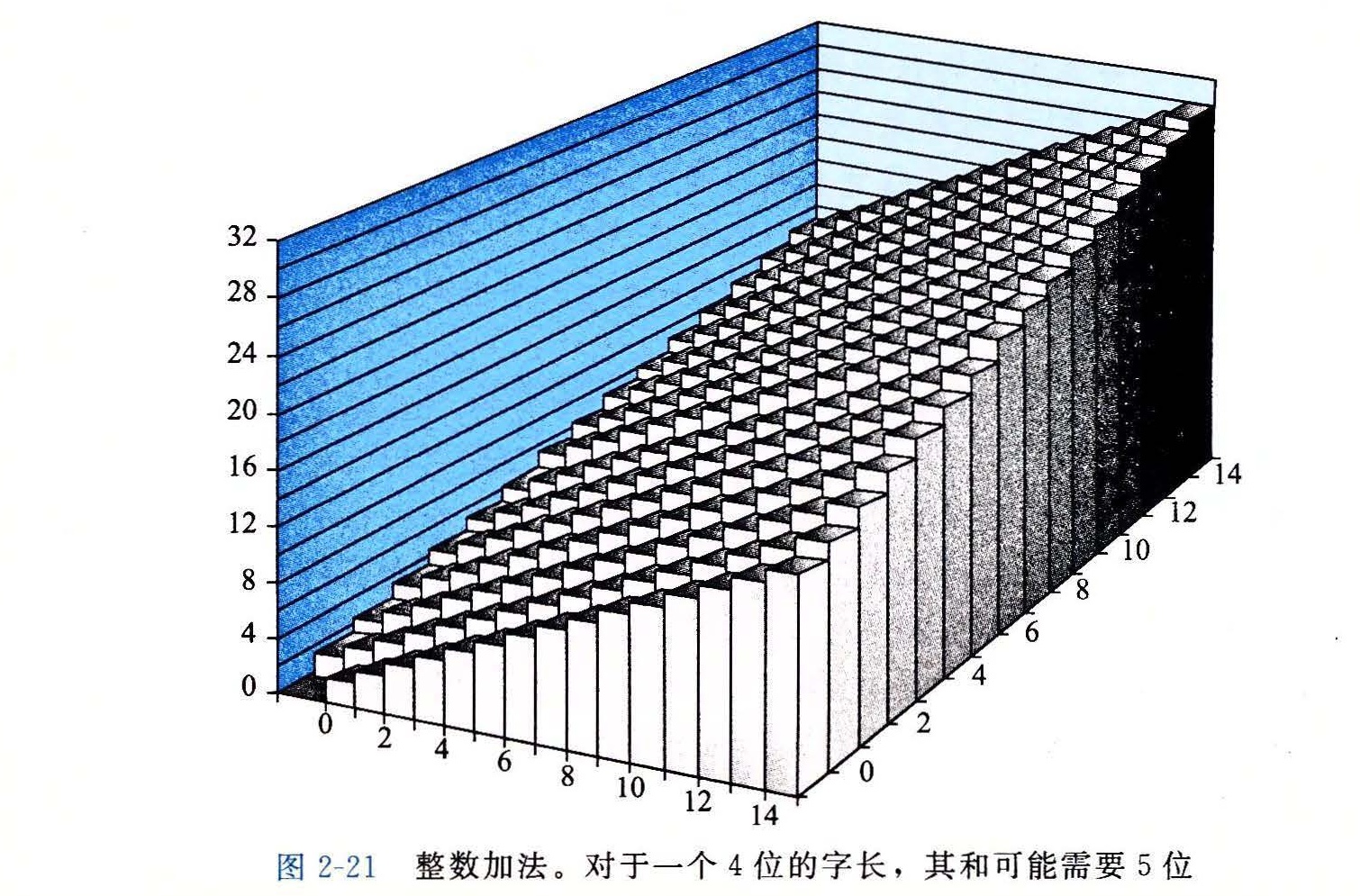

图 2-21 整数加法

让我们为参数 x 和 y 定义运算 +^u_w，其中 0 ≤ x, y < 2^w，该操作是把整数和 x + y 截断为 w 位得到的结果，再把这个结果看做是一个无符号数。这可以被视为一种形式的模运算，对 x + y 的位级表示，简单丢弃任何权重大于 2^w-1 的位就可以计算出和模 2^w。比如，考虑一个 4 位数字表示，x = 9 和 y = 12 的位表示分别为 [1001] 和 [1100]。它们的和是 21，5 位的表示为 [10101]。但是如果丢弃最高位，我们就得到 [0101]，也就是说，十进制值的 5。这就和值 21 mod 16 = 5 一致。

我们可以将操作 +^u_w 描述为：

原理：无符号数加法

对满足 0 ≤ x, y < 2^w 的 x 和 y 有：

x +^u_w y	条件	情况
x + y	x + y < 2^w	正常
x + y - 2^w	2^w ≤ x + y < 2^w+1	溢出

（2.11）

图 2-22 说明了公式 (2.11) 的这两种情况，左边的和 x + y 映射到右边的无符号 w 位的和 x +^u_w y。正常情况下 x + y 的值保持不变，而溢出情况则是该和数减去 2^w 的结果。

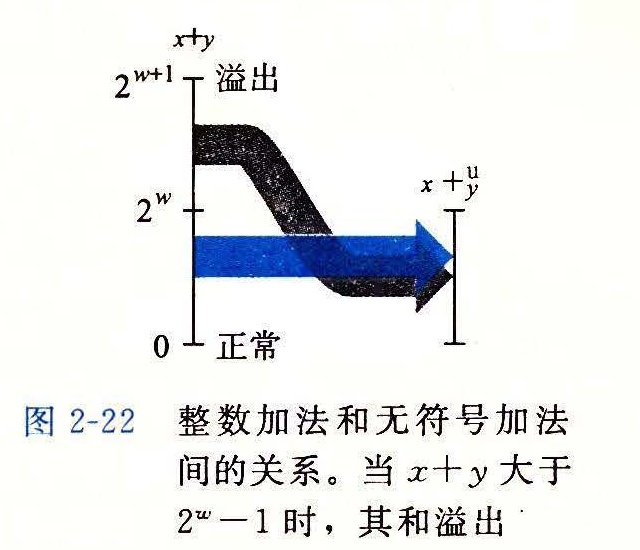

图 2-22 整数加法和无符号加法间的关系

推导：无符号数加法

一般而言，我们可以看到，如果 x + y < 2^w，和的 w + 1 位表示中的最高位会等于 0，因此丢弃它不会改变这个数值。另一方面，如果 2^w ≤ x + y < 2^w+1，和的 w + 1 位表示中的最高位会等于 1，因此丢弃它就相当于从和中减去了 2^w。■

说一个算术运算溢出，是指完整的整数结果不能放到数据类型的字长限制中去。如等式 (2.11) 所示，当两个运算数的和为 2^w 或者更大时，就发生了溢出。图 2-23 展示了字长 w = 4 的无符号加法函数的坐标图。这个和是按模 2⁴ = 16 计算的。当 x + y < 16 时，没有溢出，并且 x +^u₄ y 就是 x + y。这对应于图中标记为“正常”的斜面。当 x + y ≥ 16 时，加法溢出，结果相当于从和中减去 16。这对应于图中标记为“溢出”的斜面。

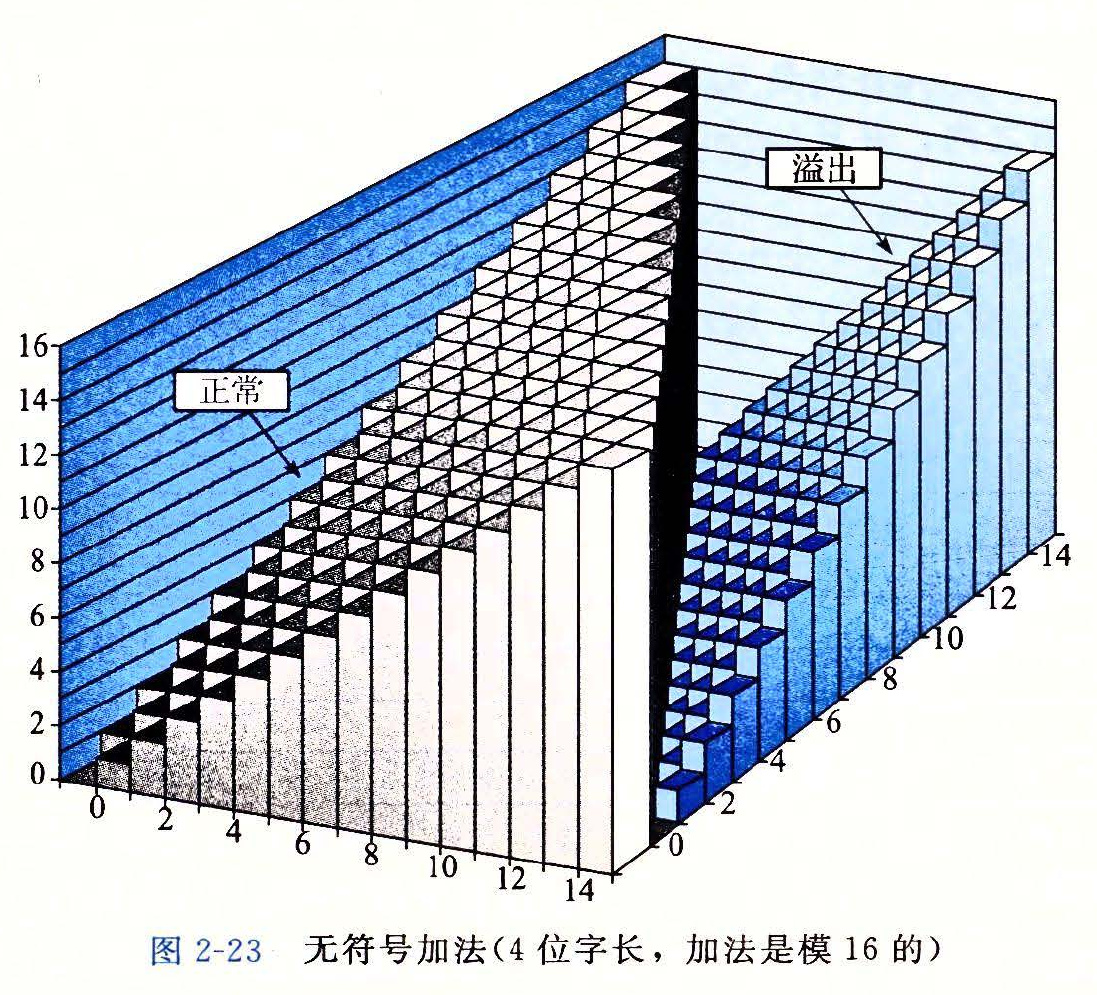

图 2-23 无符号加法

当执行 C 程序时，不会将溢出作为错误而发信号。不过有的时候，我们可能希望判定是否发生了溢出。

原理：检测无符号数加法中的溢出

对在范围 0 ≤ x, y ≤ UMax_w 中的 x 和 y，令 s = x +^u_w y。则对计算 s，当且仅当 s < x（或者等价地 s < y）时，发生了溢出。

作为说明，在前面的示例中，我们看到 9 +^u₄ 12 = 5。由于 5 < 9，我们可以看出发生了溢出。

推导：检测无符号数加法中的溢出

通过观察发现 x + y ≥ x，因此如果 s 没有溢出，我们能够肯定 s ≥ x。另一方面，如果 s 确实溢出了，我们就有 s = x + y - 2^w。假设 y < 2^w，我们就有 y - 2^w < 0，因此 s = x + (y - 2^w) < x。■

练习题 2.27

写出一个具有如下原型的函数：

/* Determine whether arguments can be added without overflow */
int uadd_ok(unsigned x, unsigned y);

如果参数 x 和 y 相加不会产生溢出，这个函数就返回 1。

模数加法形成了一种数学结构，称为阿贝尔群（Abelian group），这是以丹麦数学家 Niels Henrik Abel（1802~1829）的名字命名。也就是说，它是可交换的（这就是为什么叫 “abelian” 的地方）和可结合的。它有一个单位元 0，并且每个元素有一个加法逆元。让我们考虑 w 位的无符号数的集合，执行加法运算 +^u_w。对于每个值 x，必然有某个值 -^u_wx 满足 -^u_wx +^u_w x = 0。该加法的逆操作可以表述如下：

原理：无符号数求反

对满足 0 ≤ x < 2^w 的任意 x，其 w 位的无符号逆元 -^u_wx 由下式给出：

-^u_wx	条件
x	x = 0
2^w - x	x > 0

（2.12）

该结果可以很容易地通过案例分析推导出来：

推导：无符号数求反

当 x = 0 时，加法逆元显然是 0。对于 x > 0，考虑值 2^w - x。我们观察到这个数字在 0 < 2^w - x < 2^w 范围之内，并且 (x + 2^w - x) mod 2^w = 2^w mod 2^w = 0。因此，它就是 x 在 +^u_w 下的逆元。■

练习题 2.28

我们能用一个十六进制数字来表示长度 w = 4 的位模式。对于这些数字的无符号解释，使用等式 (2.12) 填写下表，给出所示数字的无符号加法逆元的位表示（用十六进制形式）。

x（十六进制）	x（十进制）	-^u₄x（十进制）	-^u₄x（十六进制）
0
5
8
D
F
